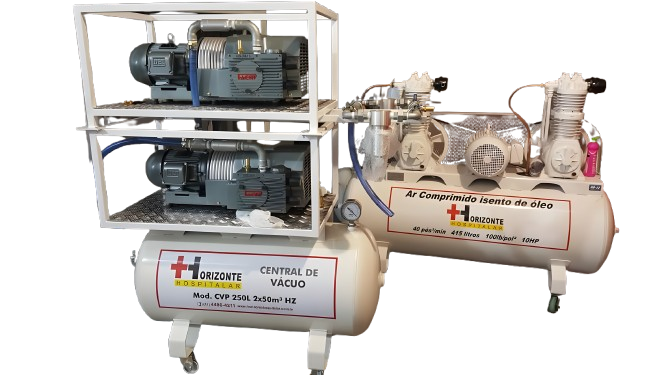

Central de vácuo

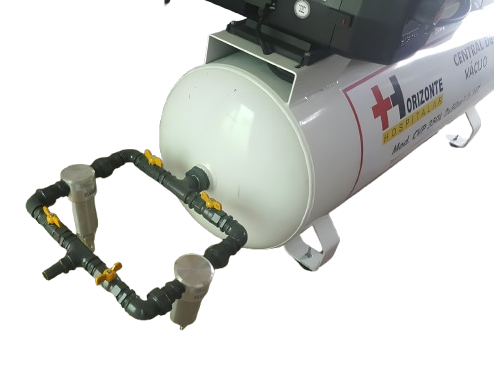

O sistema de vácuo HORIZONTE HOSPITALAR foi desenvolvido para atender a área médica conforme normas da ABNT 12.188 e RDC 050 da ANVISA. Consiste em duas bombas de vácuo programadas para funcionarem simultaneamente, automática ou com programação CLP (Controle Lógico Programado). Possuem painel de comando, vacuostato, manômetro, reservatório e filtros bacteriológicos. Fabricados com reservatório vertical ou horizontal.

As bombas de vácuo seco funcionam de acordo com a comprovada tecnologia de palhetas autolubrificantes, por isso, fluidos operantes são desnecessários.

A compressão é realizada como parte de um processo integralmente seco. Um filtro padronizado integrado protege a bomba de vácuo de contaminações. O nível de vácuo consistentemente elevado em funcionamento contínuo é garantido através de materiais perfeitamente coordenados, das palhetas de grafite especial na câmara de compressão, da descarga térmica eficaz, bem como da fabricação precisa e da tecnologia de ponta. Quando a bomba de vácuo está desligada, uma válvula de retenção (opcional) evita que o ar regresse à câmara de compressão.

A unidade é acionada por um motor integrado com um elevado nível de eficiência.

REFERÊNCIA CAPACIDADE DA CENTRAL DE VÁCUO

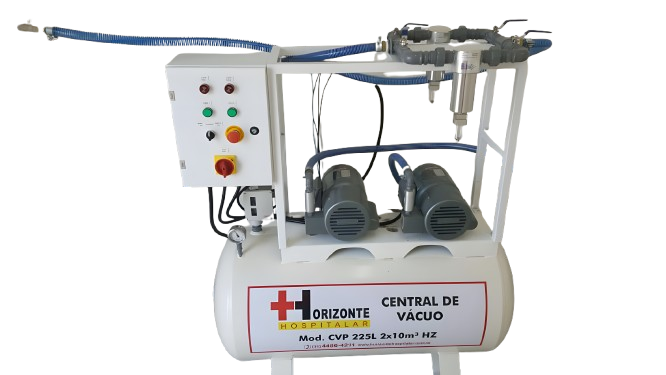

HZ 040 20 m³/h = 2x 10m³/h
HZ 041 50 m³/h = 2x 25m³/h
HZ 042 80 m³/h = 2x 40m³/h

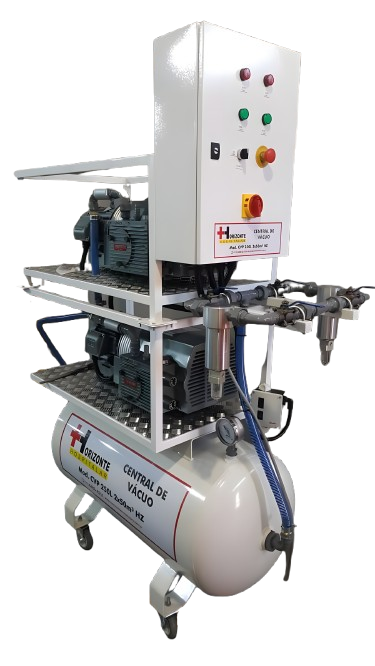

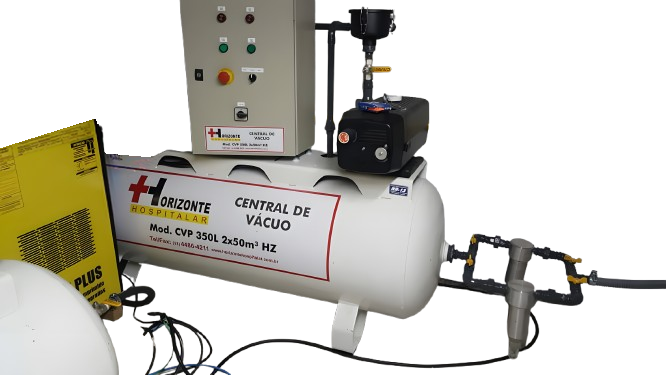

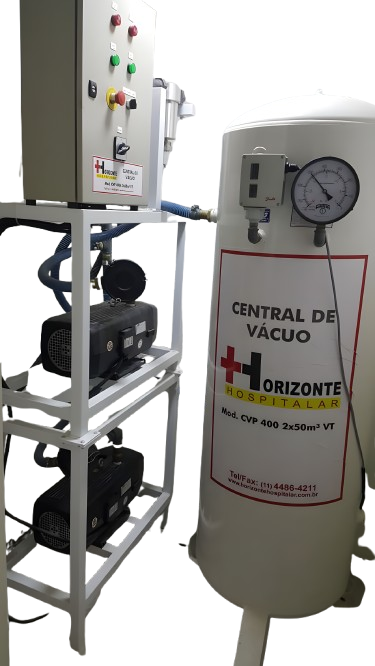

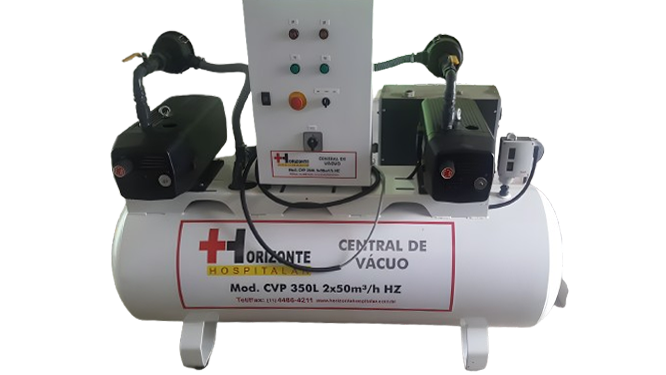

HZ 043 100 m³/h = 2x 50m³/h
RESERVATÓRIO VERTICAL RESERVATÓRIO HORIZONTAL
75 Lts 100 Lts
200 Lts 200 Lts
250 Lts 400 Lts
500 Lts 500 Lts

Central Manifold

Sua função é centralizar o fornecimento dos cilindros de gases medicinais (oxigênio, ar comprimido, óxido nitroso e outros), permitindo a alimentação da rede sem interrupção de fornecimento. As centrais Manifold são fabricadas sempre na configuração 1+1, 2+2 ou 3+3, isto é, enquanto o lado primário está em funcionamento o secundário fica de reserva. Quando necessário, através da manobra da válvula RTO, interrompe-se um dos lados fechando a válvula primaria e abrindo a secundária, liberando, assim, o lado reserva para uso.

Composição:
Chapa 40×40 para fixação na parede
2 válvulas RTO para manobra
1 Chinfratura com 2 válvulas de esfera ½’’
Serpentina em tubo de cobre de alta resistência cromada
2 reguladores de alta pressão com manômetro 0-300 e 0 a 15kgf

REFERÊNCIA DESCRIÇÃO
HZ 059 OXIGÊNIO, AR e N2O 1 + 1 COM 2 SERPENTINAS
HZ 060 OXIGÊNIO, AR e N2O 4 + 4 COM 4 SERPENTINAS
HZ 061 OXIGÊNIO, AR e N2O 3 + 3 COM 6 SERPENTINAS
HZ 062 OXIGÊNIO, AR e N2O 4 + 4 COM 8 SERPENTINAS

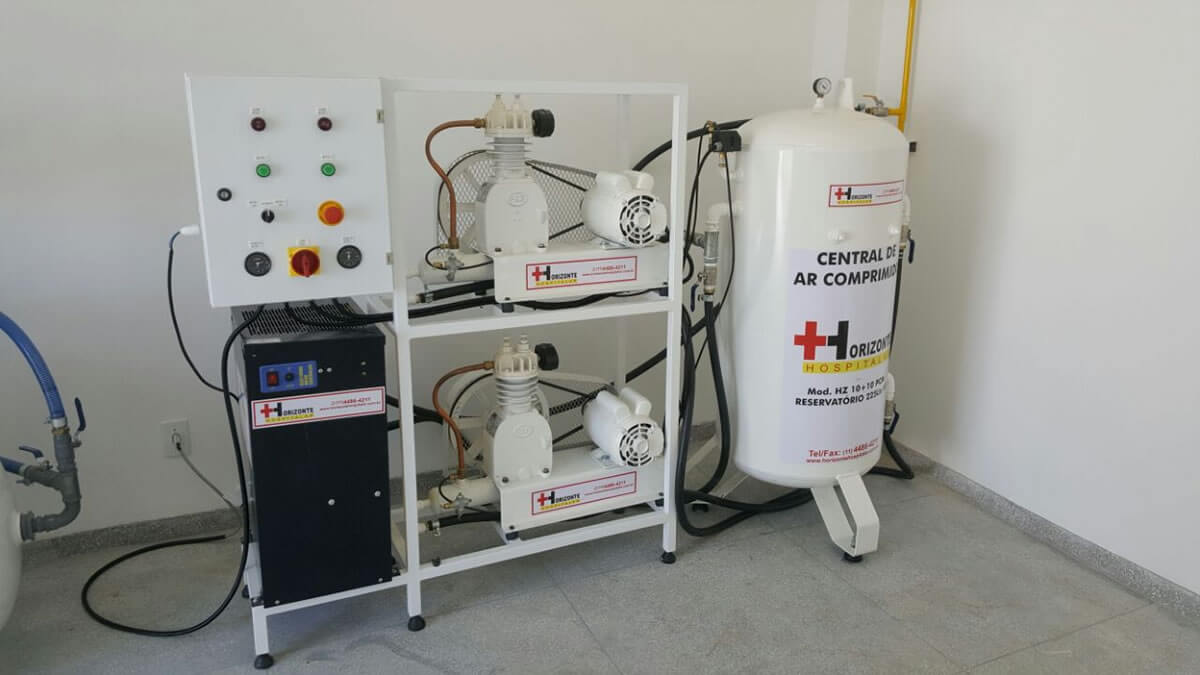

Central de ar comprimido

REF. PCM PROD. RESERV. MOTOR
HZ 336 5,2 147 LPM 40 L 1 HP
HZ 337 5,2 147 LPM 60 L 1 HP
HZ 338 10 283 LPM 100 L 2 HP
HZ 339 13 368 LPM 200 L 3 HP
HZ 340 20 565 LPM 250 L 5 HP
HZ 341 25 708 LPM 350 L 7,5 HP
HZ 342 40 1133 LPM 400 L 10 HP
HZ 343 50 1416 LPM 400 L 12,5 HP
